Усилитель MSLA-20180-4.0G
Цена:
По запросу
Оплата
- Безналичный расчет
- Предоплата на банковкую карту
- Оплата с отсрочкой платежа
Доставка
- Деловые Линии;
- ПЭК;
- ЖелДорЭкспедиция;
- КИТ;
- Энергия;
Усилитель MSLA-20180-4.0G предназначен для усиления непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 18 ГГц.
Область применения
Малошумящие широкополосные СВЧ-усилители спроектированы для различных применений:
- радиопротиводействие,
- измерительная техника,
- оптоволоконные системы связи и т.д.;
Усилители MSLA-20180-4.0G пригодны для использования в активных фазированных антенных решетках, наземной, морской и авиационной бортовой аппаратуре.
Особенности
- Усилители построены на основе современных монолитных интегральных схем, что обеспечивает высокое и равномерное усиление в широкой (до декады) полосе частот, широкий динамический и температурный диапазоны, низкий коэффициент шума.
- Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

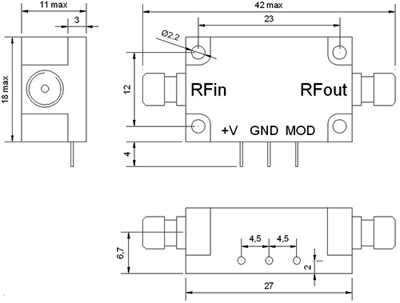

Рис.1. Габаритные размеры корпусного варианта усилителей MSLA-20180-4.0G

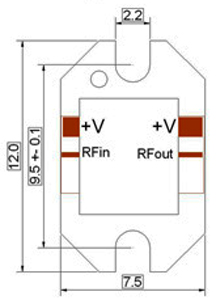

Рис.2. Габаритные размеры варианта ГИС усилителей MSLA-20180-4.0G
| Параметры | Обозн | MSLA-20180-4.0 (M, G) | MSLA2"-20180-4.0 (M) | MSLA2-20180-17 | Ед. изм. |
| Рабочий диапазон частот | BW | 2 - 18 | 2 - 18 | 2 - 18 | ГГц |
| Коэффициент шума | Nf | < 4.0 | < 4.5 | - | дБ |
| Выходная мощность в непрерывном режиме | Psat | 20 (тип) | 20 (тип) | 50 (тип) | мВт |
| Выходная мощность при компрессии 1 дБ | P1dB | > 10 | > 10 | >25 | мВт |
| Коэффициент усиления в линейном режиме | Gss | 12 - 14 | 24 - 28 | 20 - 24 | дБ |
| Неравномерность АЧХ | DG | < 2.0 | < 4.0 | < 4.0 | дБ |
| Изменение усиления в диапазоне -40...+85°C | DGt | ±1.5 (тип) | ±3.0 (тип) | ±3.0 (тип) | дБ |
| КСВН входа и выхода | VSWR in/out | < 2.5 | < 2.5 | <2.5 | |
| Напряжение питания | VDC+ | +7.1... +9.5 (+6 для ГИС) | +7.1...+9.5 | +7.1...+9.5 | В |
| Ток потребления | I+ | < 90 | < 180 | <220 | мА |
| Параметры | Значения |
| Габаритные размеры | 42 х 22 х 14 мм (корпусной) 12 х 7.5 х 1.8 мм (ГИС) |
| Масса | 15 г (корпусной) 0.8 г (ГИС) |
| СВЧ соединители | 3.5/1.52 (корпусной) полосковые (ГИС) |
| Вводы питания, модуляции | паяные контакты (корпусной) полосковый (ГИС) |
| Охлаждение | не требуется (корпусной) корпус модуля (ГИС) |
| Параметры | Обозн. | Мин. |
| Диапазон температур эксплуатации | Tc | от -40 до +85 °C |
| Диапазон температур транспортирования | Tstg | от -60 до +85°C |
| Относительная влажность при Т=40°C | RH | 98 % |
